SSR-YBS-DY電動氣壓源產品介紹
一 概 述
1.1 SSR-YBS-DY系列電動氣壓源為交流供電的便攜式儀表。壓力調節通過按鈕調節，使用簡單，升壓快。
1.2特點。
1.2.1 本加壓系統采用大功率壓力、真空優質氣泵，加壓速度快，使用壽命長。
1.2.2 前面板安裝調節按鈕，可達0-1.6MPa壓力。并帶有增壓按鈕，減壓按鈕，泄壓按鈕。
1.2.3 電動真空發生達95%，壓力發生的零部件經精細研磨。
1.2.4 通過面板按鈕操作，可對儀器壓力值進行調節。
1.2.5 鋁合金箱安裝，攜帶方便，牢固耐沖擊。
1.2.6 容積式微調，易實現任何壓力點的調節。
二、工作原理：
SSR-YBS-DY系列電動氣壓源使用進口優質壓力泵來產生真空、壓力，通過正負壓切換閥來轉換成正壓或負壓，減壓或泄壓通過電磁閥實現壓力調節，使用容積式微調，容易實現任何壓力點的檢測，加壓速度快，使用壽命長，所有電壓由開關電源送出。均為安全電壓（24V.DC）
三、技術指標
3.1壓力量程：0~1.6MPa 0~2.5MPa 0~4.0MPa 0~6.0MPa -95Kpa～0
3.2使用溫度：5 ~ 45℃
3.3供電電壓：AC 220V，50Hz
3.4 相對濕度:不大于80%RH
3.5過載能力：滿量程的1.2-1.5倍
3.6功 耗：100-180VA
3.7外 形：360X260X300mm
3.8重 量：8.5kg
3.9安裝接口：M20X1.5
四、熟悉產品

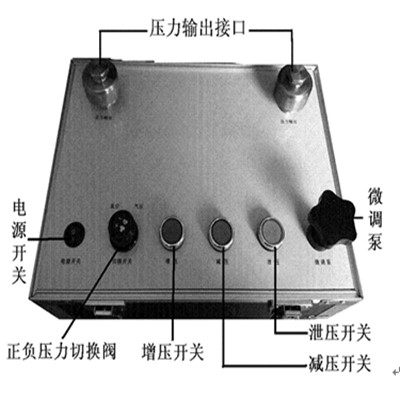

圖所示為電動氣壓源各部件說明
1 壓力微調泵：在校準被校儀表時可左右旋轉壓力微調機構，使輸出壓力達最佳值。
2 增壓按鈕（是自復位式），在沒有壓力下才可以按（切記！切記�。�，按住該按鈕（紅燈亮），壓力上升，看指示壓力快到接近的壓力值時，松開手，如果壓力高了，按一下減壓按鈕（是自復位式）（綠燈亮），當接近壓力值時，使用微調調節。
3 泄壓按鈕（是自復位式），按住該按鈕（黃燈亮），釋放所有壓力，松開斷電，電磁閥關閉。
4. 減壓按鈕（是自復位式），當壓力值大于需要值時，按一下，釋放部分壓力，當?shù)浇咏鼔毫χ禃r(shí)，再通過微調將壓力調到所需壓力范圍。
5. 壓力輸出口，為快速接口，旋轉即可，為校驗提供壓力輸出接口，接口為M20X1.5。
6.電源開關，使用時向上按到1的位置，這時電源打開，可以正常工作。
7切換開關，壓力和真空的選擇開關，打正壓，將切換閥拉上來，打負壓，將切換閥按下去，（請?jiān)跊]有壓力下轉換。切記！切記！）
五、使用操作
1.連接好220V.AC電源（用電源線連接），打開“電源開關”按鈕，“壓力輸出”接好被檢儀器。
2 正壓檢定，先將切換開關上拉（請?jiān)跊]有壓力下轉換。切記！切記！），按住“增壓”按鈕（是自復位式，紅燈亮），氣泵快速增壓，看指示壓力快到接近的壓力值時（要低于所需的壓力值），松開手。
3 當發現壓力值偏高時，按一下減壓按鈕（是自復位式）（綠燈亮），當接近壓力值時，使用微調調節。
4 完成檢定，需要釋放所有壓力，使用泄壓按鈕（是自復位式），按住該按鈕（黃燈亮），釋放所有壓力，松開斷電，電磁閥關閉。
5 負壓檢定，先將切換開關按下（請?jiān)跊]有壓力下轉換。切記！切記！），其余操作步驟和正壓的步驟相同。
六、使用注意事項
7.1 通電前請確認電源電壓為AC 220V 50Hz
7.2 儀表通電后應該預熱5-10分鐘。以便內部器件達到最佳性能。
7.3當儀表壓力微調泵已調至最大或最小時，不能強行再調，以防損壞部件。
7.4 儀表有足夠的過載能力，但超過過載能力將可能有部件永久損壞。
7.5儀器應放在通風干燥和無腐蝕性的場所，
7.6 沒有專門的檢測技能和專用的檢測設備，切勿隨意打開修理，更不允許調整和更換部件，否則將無法保證儀器正常使用。
|
